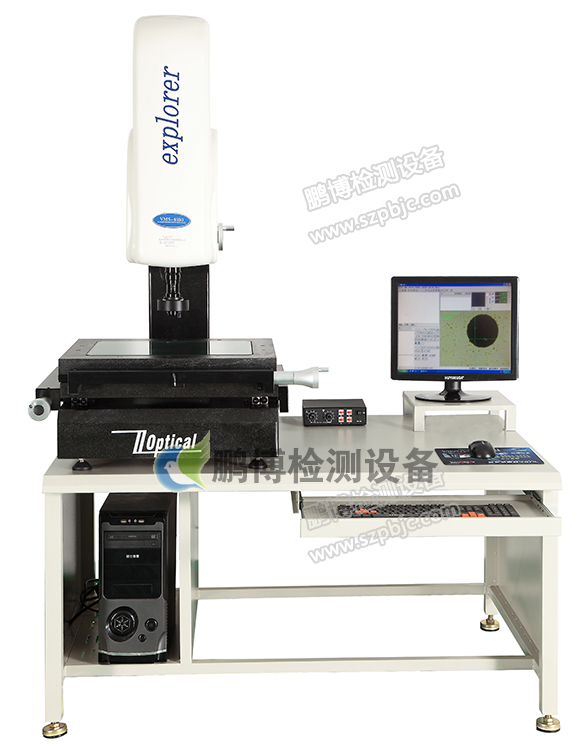

手動影像測量儀
影像測量儀適用于以二次元測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被廣泛使用。影像測量儀具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用Mclns測量軟件測繪圖形進行處理及輸出。
型號VMS-3020F（手動）
技術參數：
l X/Y軸行程：300MM*200MM；
l Z軸行程：有效空間245mm,調焦行程200mm，工作距離95mm；
l 玻璃臺面尺寸：330*230mm；
l 傳動型式：XYZ三軸精密V型交叉導軌！X/Y軸光桿傳動、Z軸光軸傳動；
l 光學尺分辨率：X/Y/Z軸0.0005MM（0.5UM）；
l 測量精度：≤2.5UM+L/250 重復精度：≤2.5UM+L/250；
l 攝像機：日本SONY索尼CCD，放大倍率30-230X；
l 鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X；
l 光源系統：表面光源與透射光源LED冷光源、壽命長、亮度可調；
l 儀器外形尺寸（L*W*H）：1100*700*1650mm；
l 儀器重量（KG）：280KG
型號VMS-4030F（手動）
技術參數：
l X/Y軸行程：400MM*300MM；
l Z軸行程：有效空間245mm,調焦行程200mm，工作距離95mm；
l 玻璃臺面尺寸：430*330mm；
l 傳動型式：XYZ三軸精密V型交叉導軌！X/Y軸光桿傳動、Z軸光軸傳動；
l 光學尺分辨率：X/Y/Z軸0.0005MM（0.5UM）；
l 測量精度：≤2.5UM+L/250 重復精度：≤2.5UM+L/250；
l 攝像機：日本SONY索尼CCD，放大倍率30-230X；
l 鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X；
l 光源系統：表面光源與透射光源LED冷光源、壽命長、亮度可調；
l 儀器外形尺寸（L*W*H）：1100*700*1650mm；
l 儀器重量（KG）：400KG
